高粘度轉子泵工作原理及結構

（一）高粘度轉子泵工作原理具有內齒的驅動齒輪（外轉子）帶動轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入口和排汗口隔開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。

（二）高粘度轉子泵優點1、輸送液體平穩，無脈動，振動小，噪音低。2、有很強的自吸性能。

（三）高粘度轉子泵密封主要有內轉子，軸，泵體，前蓋，拖架，密封，軸承等組成。密封有機械密封和填料密封2種形式，對于高溫，高粘度及腐蝕性較強的介質，選用填料密封。輸送易結晶物料時，在前蓋和泵體上可以設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配閥，當泵或管路系統超壓時，閥打開，形成內部回流，保證系統。泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種從主軸外伸向泵看，為順時針旋轉。

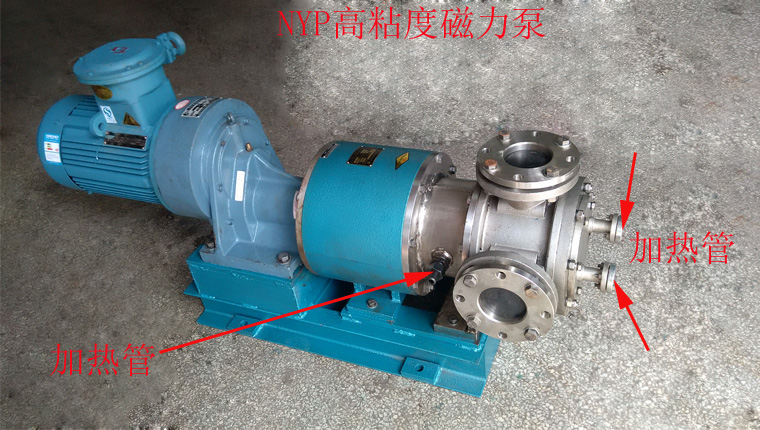

高粘度泵在遠東泵業對應型號是NYP高粘度內齒泵，主要由內外轉子、月牙板、軸等組成，同向驅動沒有相對摩擦，高粘度泵主要輸送粘稠或常溫下易結晶的物料，轉數慢，售后故障少，在日常生產中，也有用戶反饋好好的泵停機后，隔幾天在用轉不動了，是怎么回事呢？河北恒盛泵業針對不同工況經驗豐富，可以分享一下造成高粘度泵此現象的原因。

1、所用的高粘度泵沒有加保溫源，很可能輸送的物料在停機后凝固住了，轉子之間的間隙有物料粘住，無法啟動，像這種情況需要加保溫源的，將粘度加熱到具有流動性再啟動。

2、高粘度泵輸送的物料中含有雜質，在停機時，小顆粒等雜質正好將轉子卡主，導致高粘度泵無法正常啟動，這種情況需要泵進口端安裝一個過濾器，將雜質過濾掉。

3、檢查一下電機接線，是不是潮濕環境下，接線因外在環境導致接觸不良。

注意事項：高粘度泵無法啟動時不要強硬啟動，一定要檢查一下原因。

高粘度齒輪泵噪聲問題

高粘度齒輪泵在流體輸送系統中,液流速度,流量和壓力的快速變化,氣泡的破裂及交變的負載都是噪聲的常見原因,輸送高粘度液體的齒輪泵是誘發系統噪聲的主要來源.

高粘度齒輪泵輸送介質不僅是傳遞的中介,而且也是潤滑,密封及傳熱介質.輸送高粘度液體的齒輪泵應做到在較低的功耗,較少的泄漏,較大的壓力下輸出多的流量.液體的粘度反映了介質流動的難易程度,粘度過高會增加內摩擦阻力,降低輸出功率,浪費,并產生過高的系統溫度.在確定所要輸送的介質時,應該嚴格遵循產品說明書上的規定,盡量使用廠家推薦的流體介質,并注意考慮系統的工作溫度范圍.當希望在某一較寬的溫度范圍內使用時,輸送介質的粘度指數應該高些.

高粘度齒輪泵當輸送液體的粘度較高,或當系統在寒冷環境工作時,需要確保輸送介質能夠順暢地流動.許多油液中含有蠟性成分,它們?cè)诘蜏貢r(shí)很易結晶,輸送介質的凝點應該低于預期的低作業溫度.另外,高粘度齒輪泵所要輸送的介質需要與系統中的密封,墊圈,軟管等橡膠材料具有相容性,如果兩者不相容,那么就得重新確定輸送介質.

一般來說,1臺露天工作的高粘度齒輪泵的大允許噪聲應該低于90分貝,否則就應對噪聲源進行主動或被動遏制,同時減少工人直接暴露于噪聲環境下的作業時間.如果實在無法控制噪聲,也要采取聽力保護措施.高粘度齒輪泵在運轉過程中一旦出現異常噪聲,就應該馬上停機檢查.

合理確定高粘度齒輪泵的工作轉速,使齒輪與軸的轉動避開嚙合共振頻率,可以防止噪聲加劇.因?yàn)楫?dāng)嚙合頻率接近于齒輪系的固有頻率時容易發生共振.采用適當?shù)母粽窦夹g(shù)可以阻止振動傳遞到臨近的結構中去.為此,齒輪泵與驅動電機應通過柔性聯軸器連接,并安裝在同一底板上,以保證同軸度,該底板裝于彈性支承上,可進一步提高隔振效果.在齒輪泵的出口管道上設置一個膨脹形容腔或蓄能器,來吸收泵的壓力脈動或緩沖管路內的壓力突變,是控制高粘度齒輪泵噪聲的有效手段.

高粘度齒輪泵工作壓力的選定

高粘度泵的額定壓力是指泵連續工作時的高許用壓力,而其工作壓力則決定于外部負載,泵的壽命與其工作壓力直接相關.對于不頻繁工作的齒輪泵,其工作壓力可取為泵的額定壓力,考慮到產品質量不同,好將額定壓力降低 20％～30％使用.對于經常工作于較高壓力下的齒輪泵,其工作壓力應比泵的額定壓力低1～2個壓力級.石油化工設備常常是24小時連續運轉,這時泵的工作壓力應該取得比額定壓力低得多,且工作轉速也應該低于額定轉速.如果高粘度齒輪泵的工作壓力調整過高,則會使齒輪泵在超負荷下運行.
